Информация по проекту
- Время работ: Январь-Февраль, 2021 г.
- Место работ: СПб, Кудрово
- Объём работ: 450 м3
- Сроки выполнения: 34 дн.
- Бюджет: 4 387 000 руб.
- Виды работ: Габионы,
Постоянный клиент. Территория строящегося автоцентра находится ниже соседних участков и высота перепада достигает 2.2 метра.
Для того, чтобы не обвалился грунт и территория заказчика сильно не сократилась, мы выбрали вариант — сделать подпорную стенку из габионов.

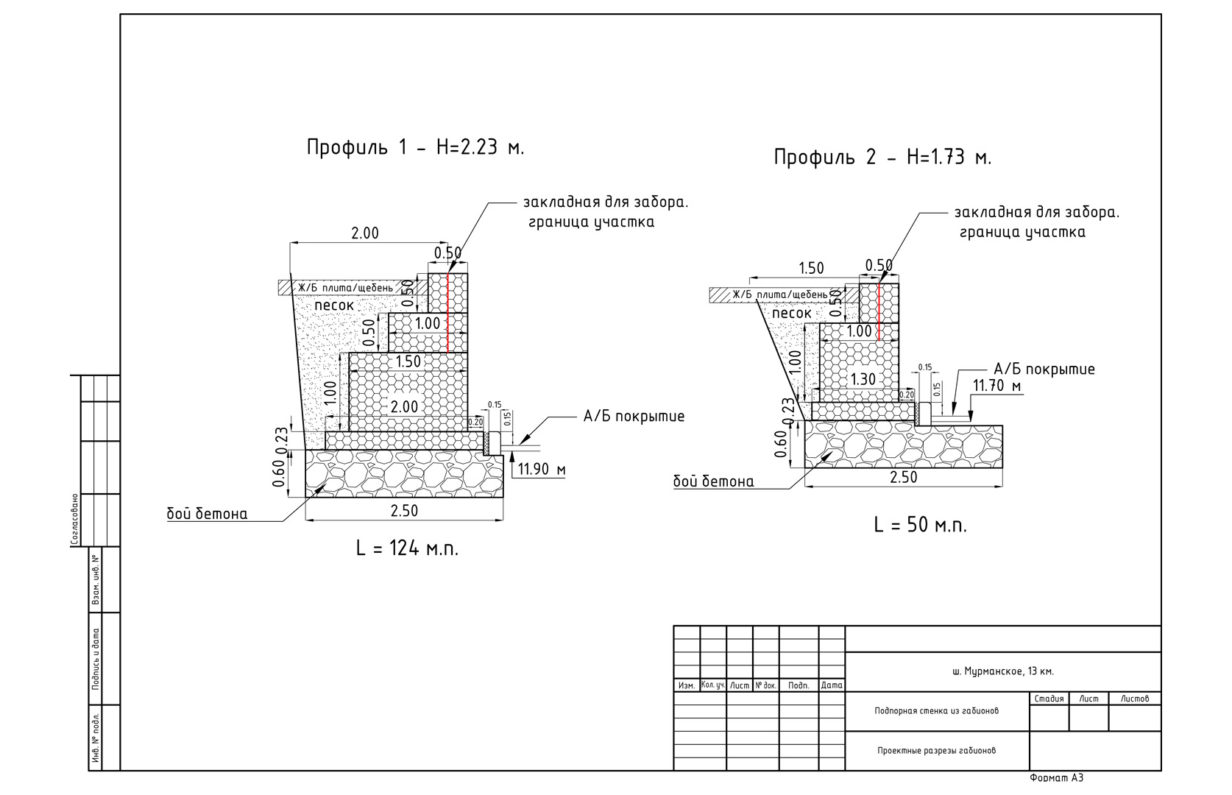

После разработки проекта, профиля и технических характеристик габионов, приступили к работе.
На основании того, что грунты на данном участке нестабильны и, принимая расчетную нагрузку на конструкцию, принято решение устанавливать габионы на заранее подготовленное основание.

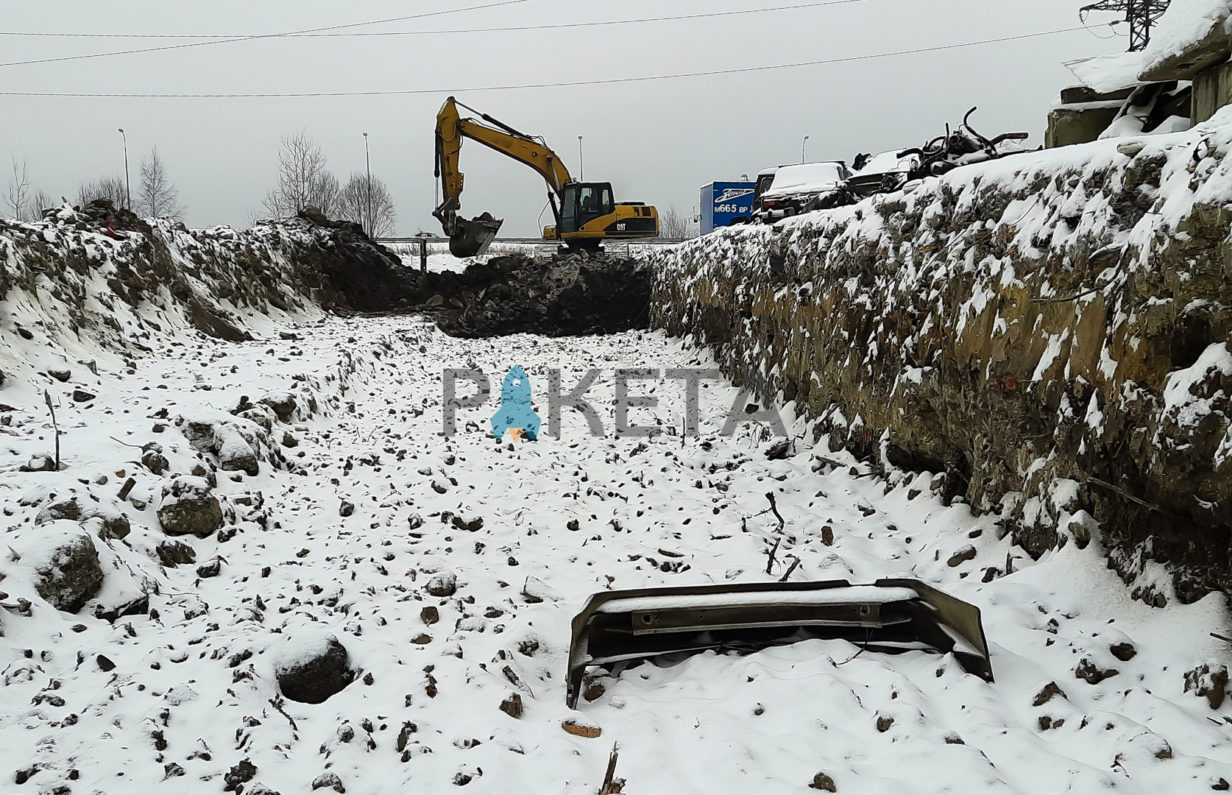

Изначально освобождаем место под будущие габионы, для этого выбираем грунт в проектную отметку.

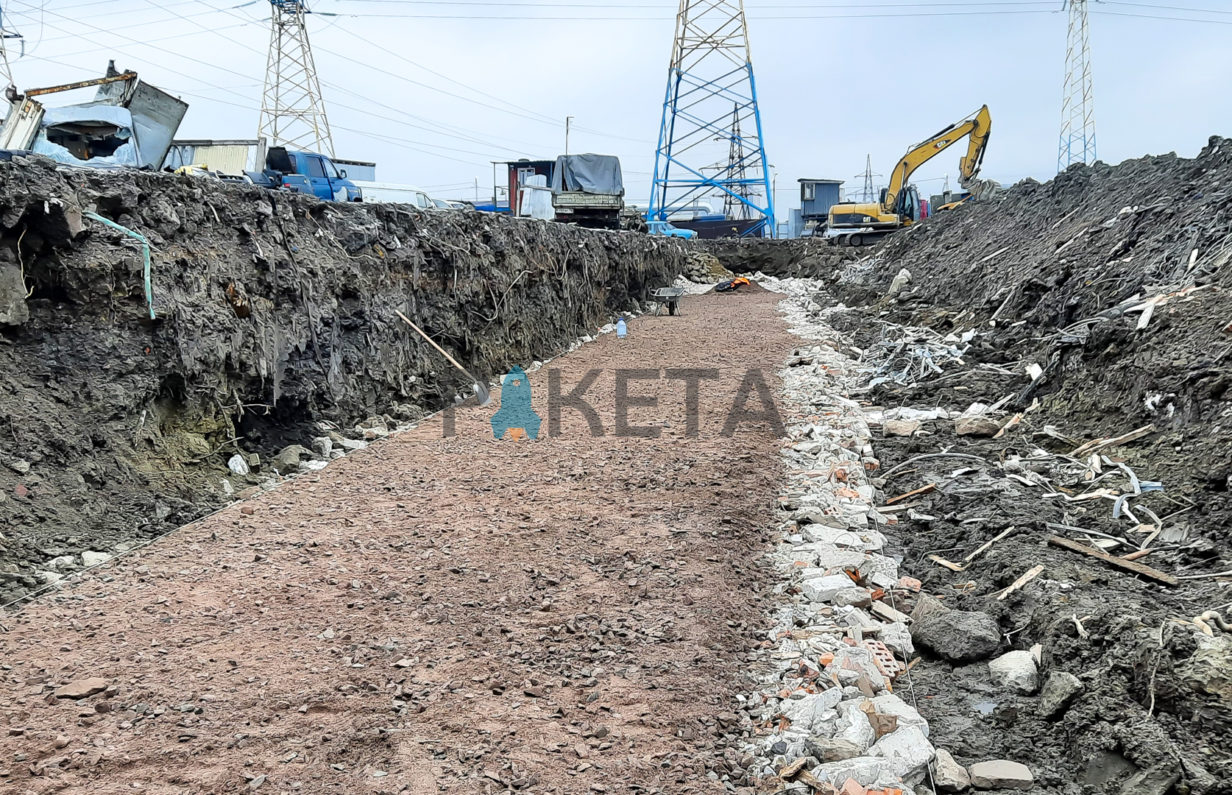

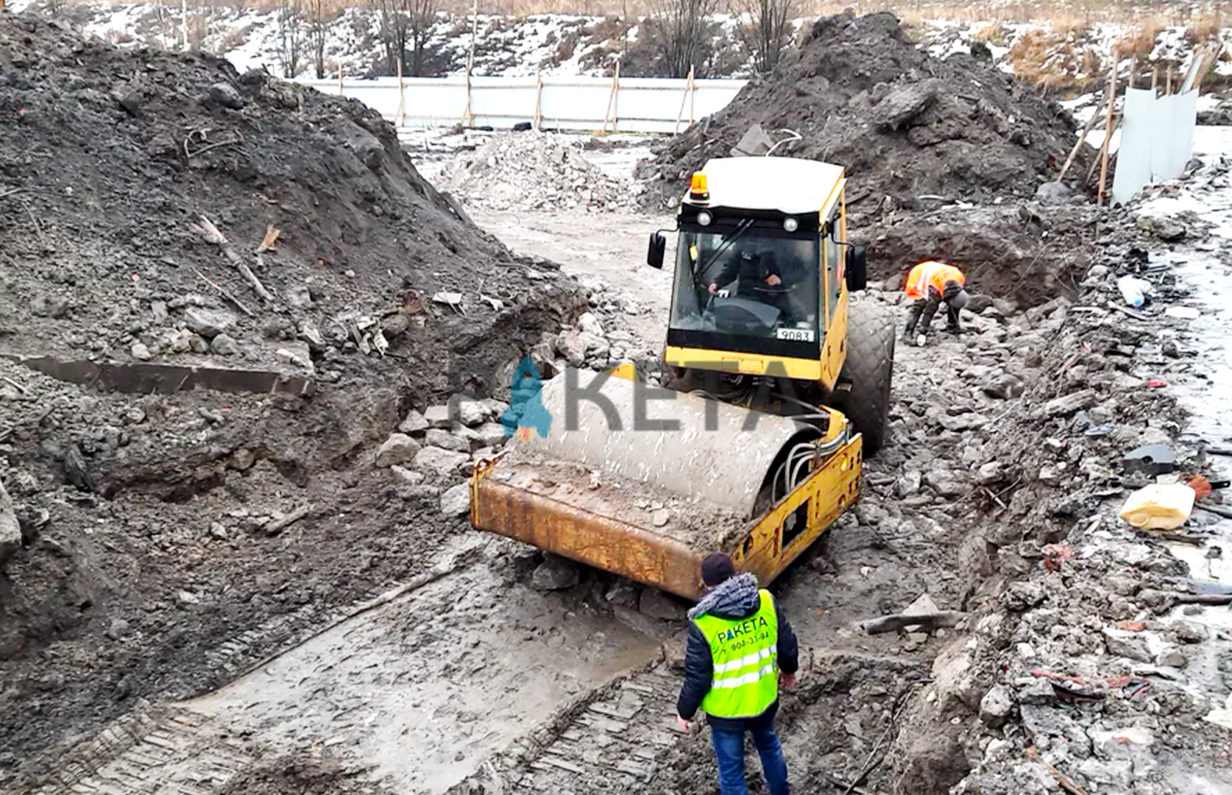

Далее, отсыпаем подушку из боя бетона Н=60см уплотняя все 13т виброкатком, затем выравниваем и расклинцовываем покрытие гранитным ЩПС, уплотняя все 13т виброкатком.

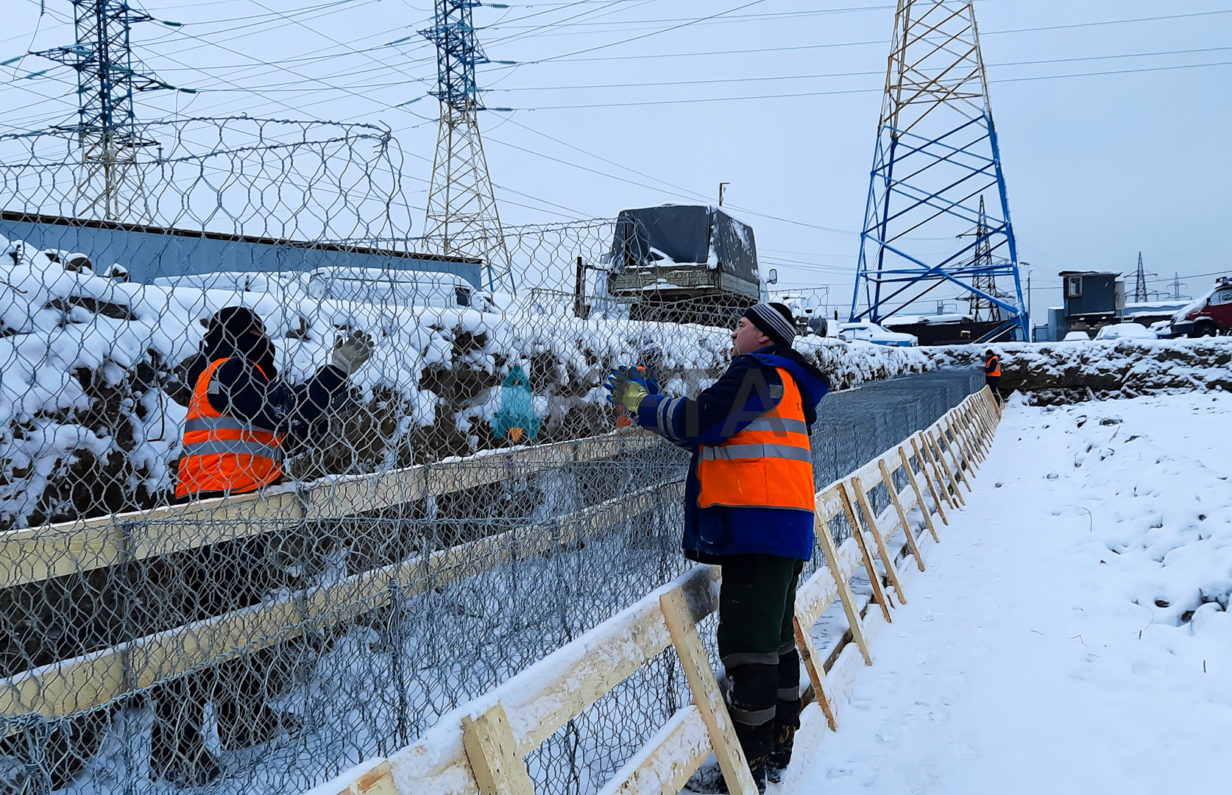

Параллельно вышеизложенным процессам, производим сборку габионов.

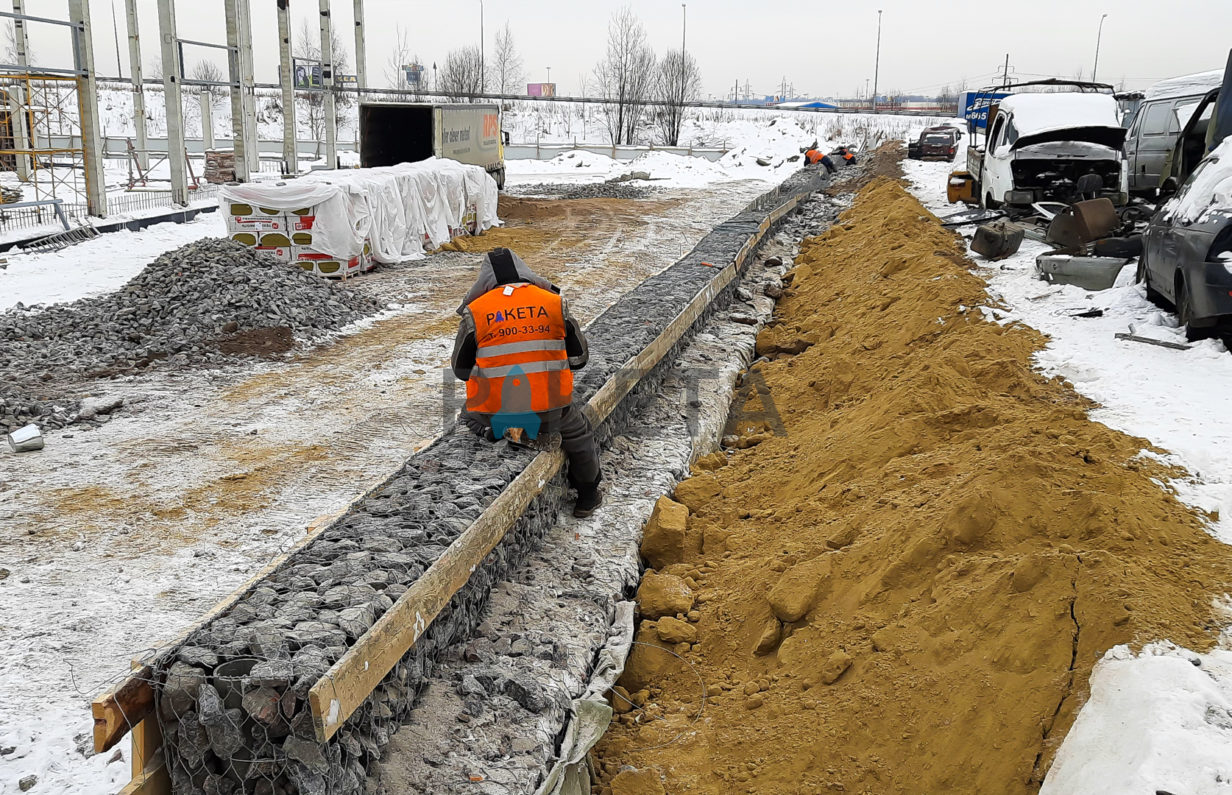

Далее, устанавливаем габион-основание тип “Рено” в деревянную опалубку, для исключения риска выпирания и неровностей передней стенки.

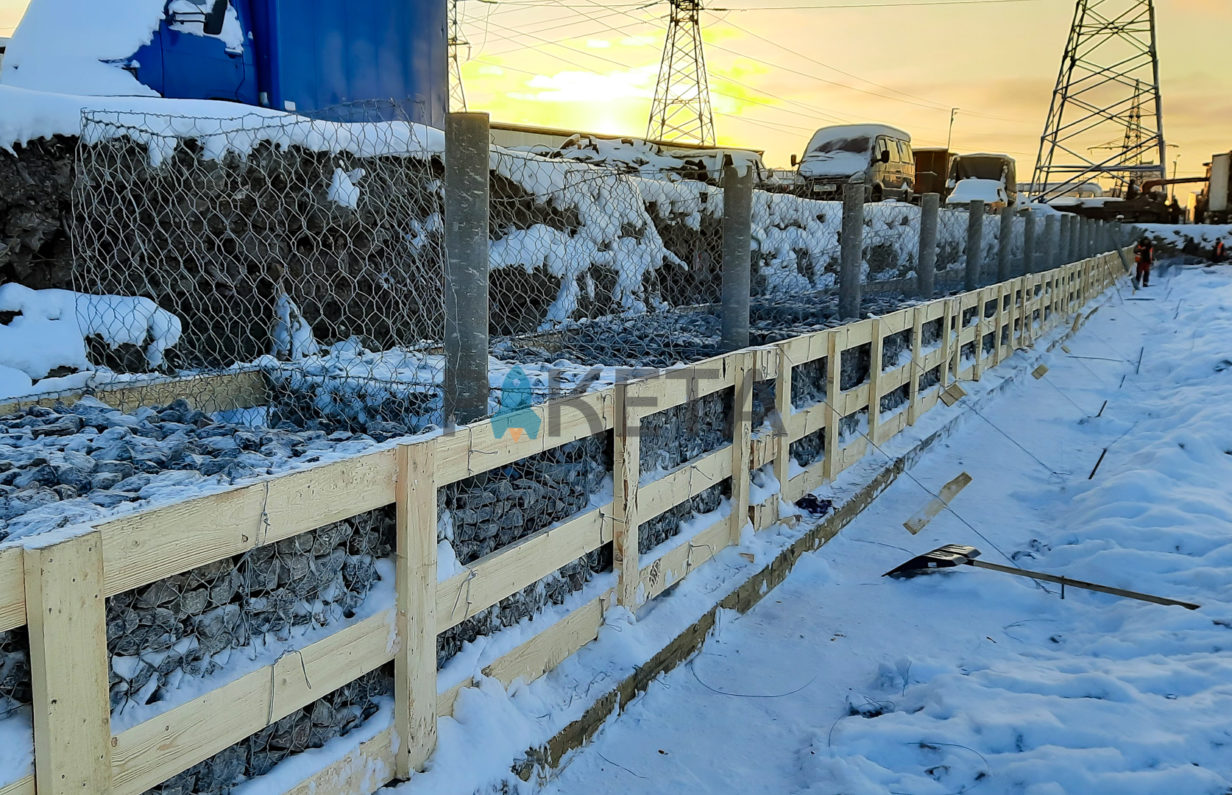

Затем устанавливаем габионные конструкции согласно проекту с обязательной установкой опалубки на всех этапах.

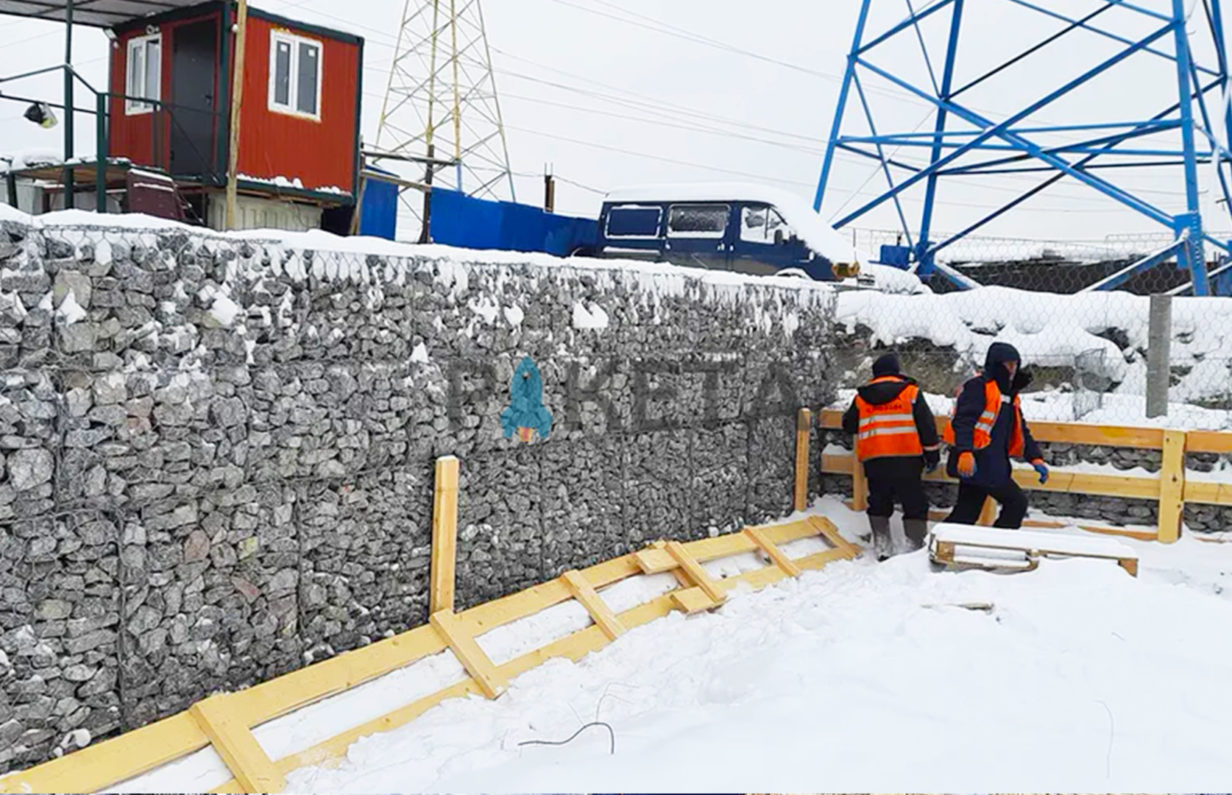

Укладка камня в габионы производится в ручном режиме, формируя лицевую часть.
Все части габионной конструкции связываются как отдельно, так и между собой.
Особенности проекта
- Работы производились в зимний период в аномальные морозы, не свойственные Санкт-Петербургу. Вследствие чего открытые грунты промерзали до 40см.
- Слабое основание, большие нагрузки на габионные конструкции, из-за чего подготовка основания производилась, как под полноценное дорожное покрытие с рассчитанной нагрузкой под грузовые автомобили.
- Укладка гранитного камня вручную
Что было сделано:
- Подготовили проект габионной конструкции

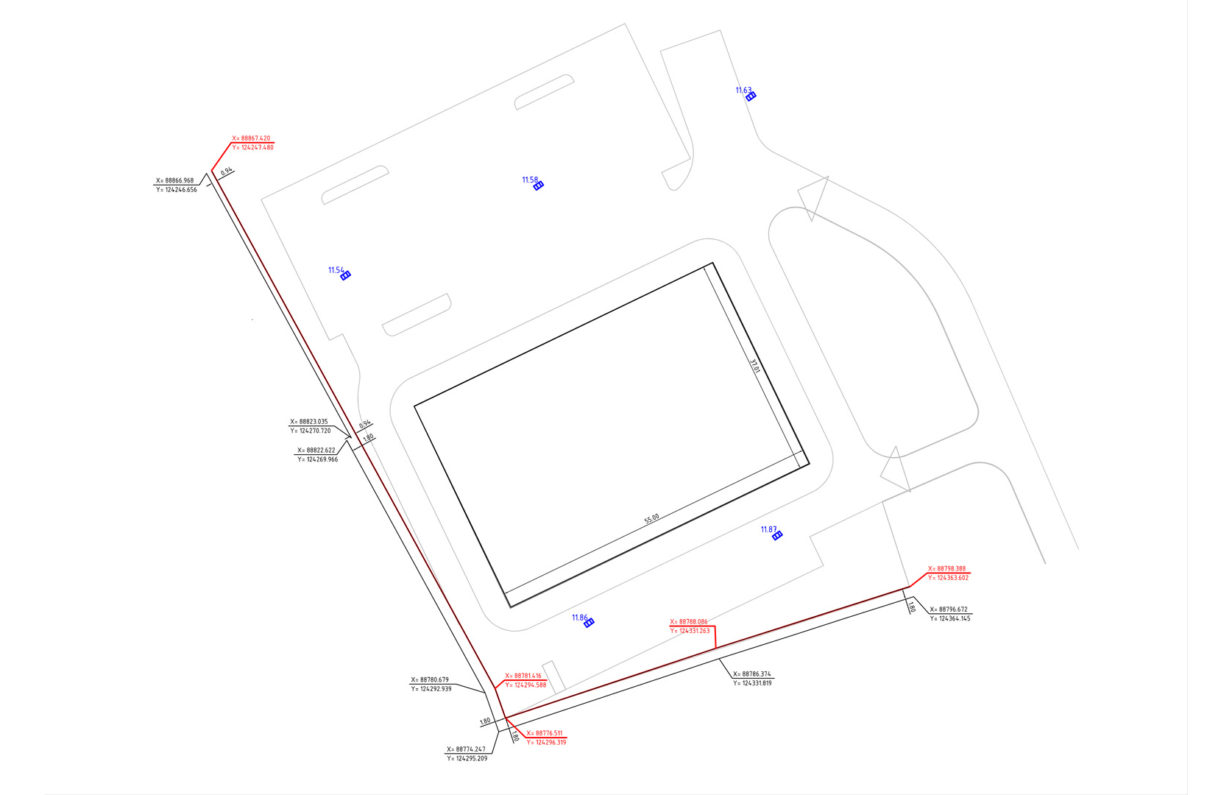

- Произвели геодезическую разбивку
- Произвели выемку грунта более 1500м3 в проектные отметки
- Переместили и распланировали излишки грунта на участке
- Произвели закупку тестовой партии боя бетона от 5 разных поставщиков
- Выбрали лучшего поставщика и завезли 672м3 боя бетона
- Подготовили основания 800м2 из боя бетона слоем 60 см, т.к. грунты нестабильны
- Уплотнили основания 13т виброкатком
- Завезли 125м3 гранитного ЩПС фр.0/40
- Произвели устройство финишного покрытия из ЩПС под установку габионов
- Уплотнили ЩПС виброкатком 13т

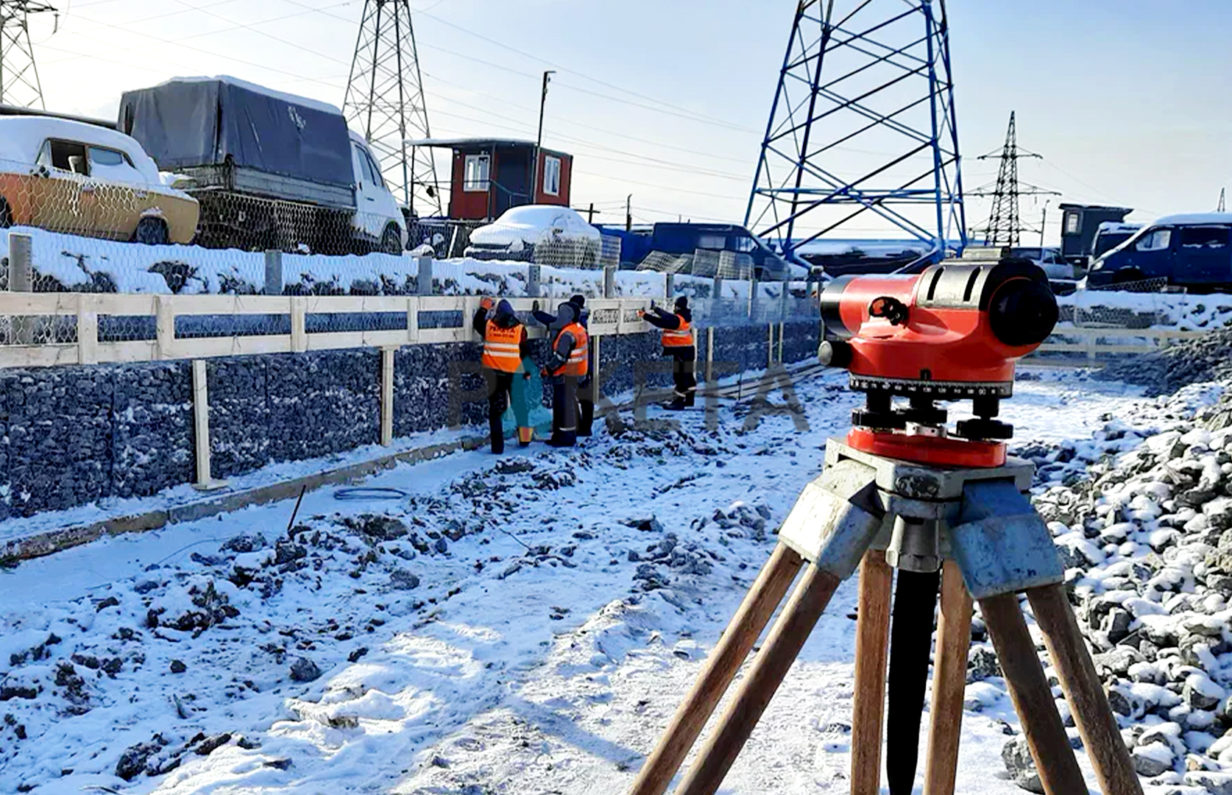

- Произвели геодезическую разбивку оси габионной конструкции
- Завезли гранитный камень фр.70/150 для заполнения габионов в кол-ве 588 м3
- Завезли Доску 40*150*6 для опалубки в кол-ве 3м3
- Произвели монтаж корабчатых габиона-основания тип “Рено”

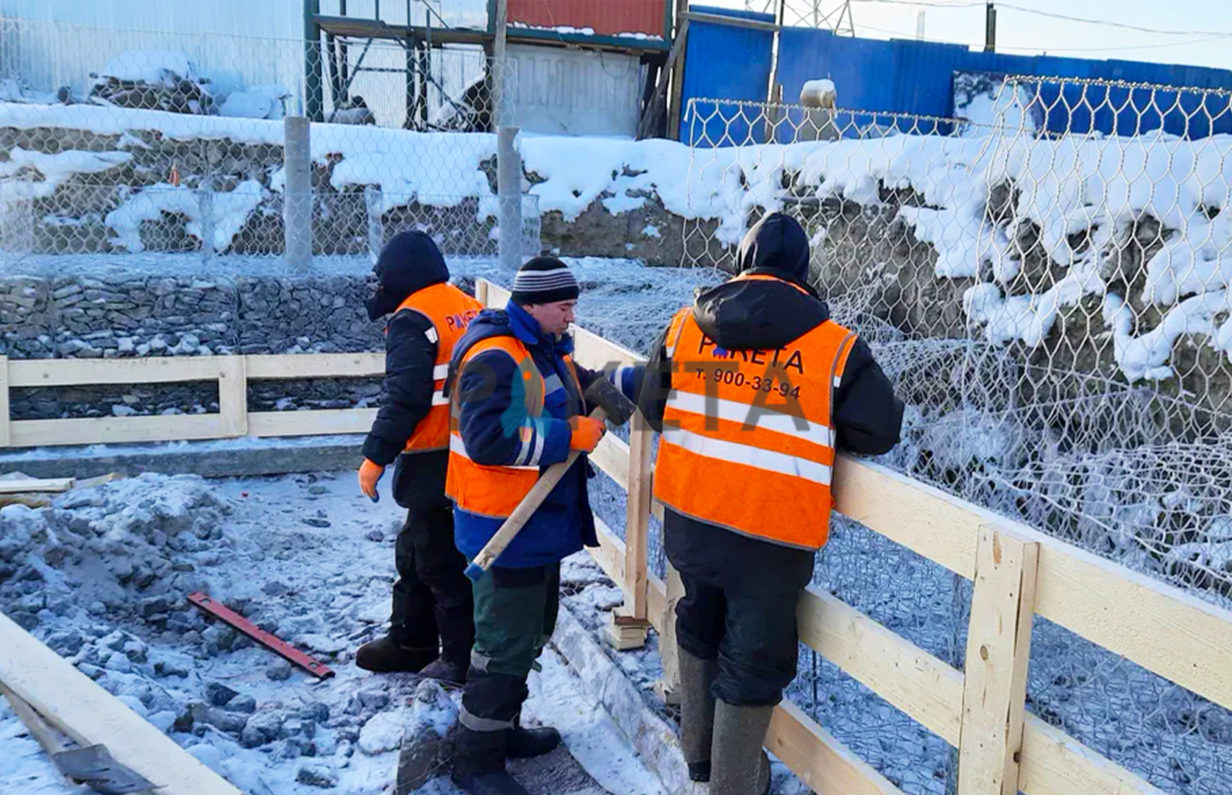

- Установили опалубки на габионы тип “Рено”
- Произвели укладку гранитного камня в габион тип “Рено”
- Произвели монтаж коробчатых габионов на основание согласно проекта
- Установили закладные трубы из асбестоцементных труб для дальнейшего монтажа заборов

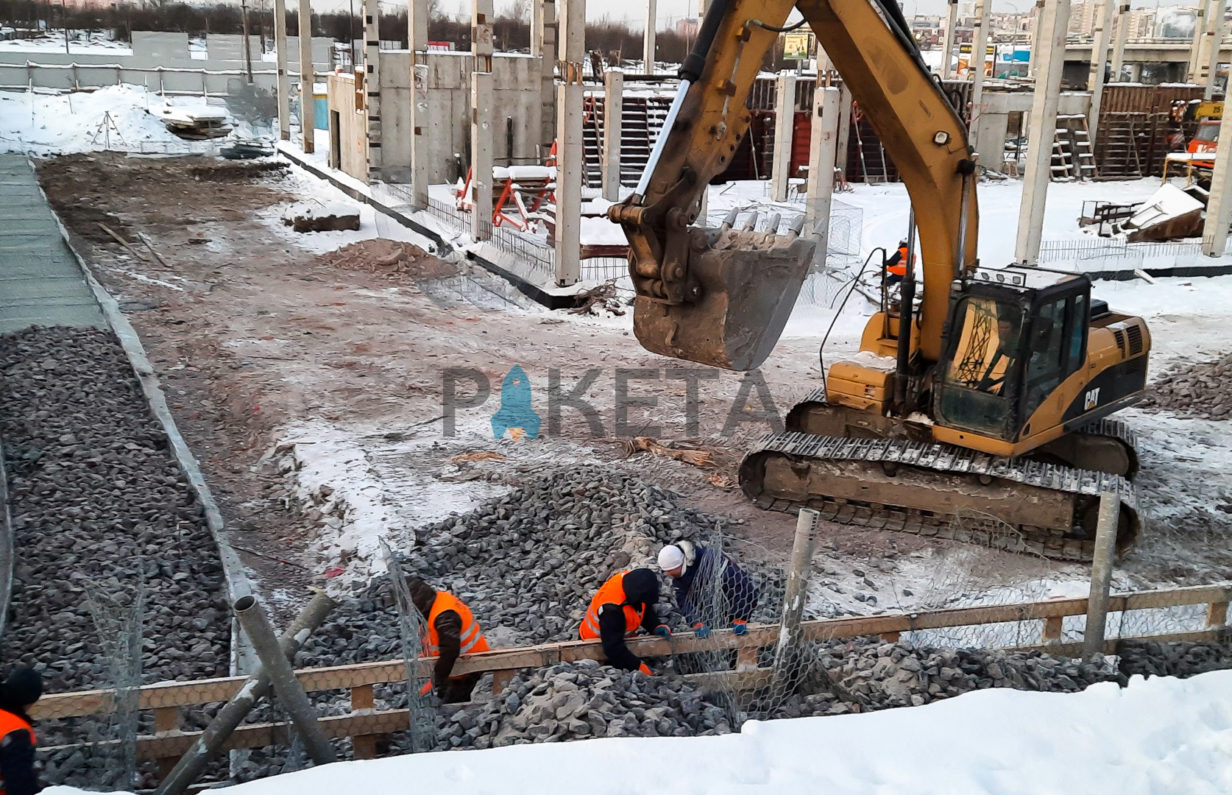

- Произвели ручную укладку гранитного камня фр.70/150 в габионы
- Закрыли заднюю стенку габионов геотекстилем для исключения проникновение грязи и грунта в тело габиона.
- Произвели обратную засыпку песком в кол-ве 290 м3
